1、電阻應變式傳感器基本定義

電阻應變式傳感器是一種用金屬彈性體將力轉換為電信號的功能元件。它通過粘貼在彈性體敏感表面的電阻應變計及其以一定方式組成的電橋電路，在外加電源的激勵下，實現力-應變-電阻-電信號變化四個轉換環節轉化的一種力敏感傳感器。由于電阻應變式傳感器必須通過一定形態的機械構件來實現力的傳遞，通過電阻應變計來實現電信號的傳遞，從而達到力的測量，因此，電阻應變式傳感器被人們稱為機電一體化器件。

2、電阻應變式傳感器基本分類

人們對電阻應變式傳感器的命名各種各樣，根據其結構形式，應變式傳感器可分為：平膜片式、平行梁式、柱式、橋式、懸臂梁式、雙梁式、輪幅式、壓力環式、板環式等。根據其用途可以分為：測力傳感器、稱重傳感器、壓力傳感器、引伸計、位移傳感器、扭矩傳感器、速度傳感器、高度傳感器、加速度傳感器等。

3、電阻應變式傳感器應變式傳感器的組成

電阻應變式傳感器主要由彈性體、應變計、補償電路、電纜線、密封材料等幾部分組成，下面對這幾部分的功能加以簡單描述：

• （1）彈性體：力的采集元件，是應變式傳感器的基本構成部件；
• （2）應變計：將力信號轉換為電阻值變化的敏感元件，是構成應變式傳感器的心臟元件；
• （3）補償電路：用于對傳感器的零點，輸出靈敏度等基本參數進行修正，以滿足產品標準和用戶使用要求，是構成傳感器的必要部分；
• （4）電纜線：用于將應變計采集的信號輸出的載體，是構成傳感器的必須部分；
• （5）密封材料：為保護傳感器的性能滿足設計要求，適應外界環境的變化，刷涂，粘貼或封灌在傳感器敏感柵上的一些材料，主要目的是防止外界的灰塵，潮氣和有害氣體侵蝕傳感器，對產品性能造成影響和破壞。

4、電阻應變式傳感器的電路原理

電阻應變式傳感器是通過彈性體來實現力的傳遞，通過粘貼于彈性體上的應變計阻值的變化來實現力-電信號轉換，通過惠斯登電橋的放大作用將信號輸出。

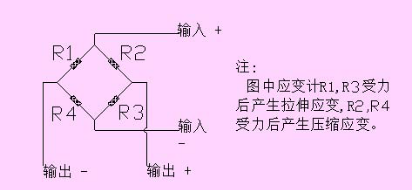

圖 1電阻應變式傳感器的基本電路圖

圖1是典型的惠斯登電橋，其計算分析過程為： U=U0 R3/（R2+R3）-U0R4/（R1+R4）

 =U0［R3（R1+R4）-R4（R2+R3）］/（R1+R4）（R2+R3）

 =U0（R1·R3-R2·R4）/（R1+R4）（R2+R3）

對其微分：

△U/U0 =（△ R 1/R1-△R2/R2+△R3/R3-△R4/R4）/4

根據應變計原理：Kε= △R/R

△U/U0 =（Kε 1-Kε2+Kε3-Kε4）/4=K（ε1+ε3-ε4-ε2）/4

在上式中：U為傳感器輸出電壓；U0 傳感器輸入電壓，即供橋電壓；R1、R2、R3、R4 分別為各橋臂應變計標稱電阻值；K為電阻應變計的靈敏系數；ε即為粘貼應變計處彈性體的應變量。如果R1=R2=R3=R4=R，那么 ε1=ε3=-ε4=-ε2=ε，則傳感器輸出△U/U0 =Kε。

以上可以看出，應變式傳感器的輸出靈敏度△ U/U0是與輸入電壓無關的，只與彈性體的應變有關，單位為ｍV/V。
