稱重傳感器的標準分類方法及標記方法

稱重傳感器應按6個方面分類：

1.準確度等級標記

稱重傳感器按綜合性能分成以下四個準確度等級

A級；B級；C級；D級；

A級稱重傳感器用字母“A”標記，B級用“B”標記，C級用“C”標記，D級用“D”標記

2.稱重傳感器zui大檢定分度數

在一個測量系統中，稱重傳感器測量范圍可以等分成的zui大檢定分度數nmax應處于表1規定的限值范圍內。

表1各準確度等級稱重傳感器的zui大檢定分度數(nmax)

準確度等級	A級	B級	C級	D級
下限值	50 000	5 000	500	100
上限值	無限制	100 000	10 000	1 000



稱重傳感器各準確度等級所適用的zui大檢定分度數應以實際單位標記(例如3000當其與準確度等級標記組合成一個分類符號時，應以1000為單位標記。

3.加載類型(必要時)

按加載類型，即壓向加載或拉向加載，對稱重傳感器進行分類。不同加載類型的稱重傳感器可以有不同的分類，應對各種分類的加載類型作出規定。對于多秤量范圍的稱重傳感器，應分別對每個秤量進行分級。

當從稱重傳感器結構上看不加載類型時應指明加載類型，使用的符號見表2

表2不同加載類型符號

拉向	↑ ↓
壓向	↓ ↑
梁式（剪切或彎曲）	↑或↓
多向	↑↓ ↓↑



4.特殊工作溫度范圍(必要時)；

排除了溫度對zui小靜負荷輸出的影響后，稱重傳感器在-10 ℃~+40 ℃溫度范圍內使用時，誤差應不超過zui大允許誤差限值。

對于規定了特殊工作溫度限值的稱重傳感器，在規定溫度限值內應小于zui大允許誤差。這些溫度限值至少是：

A級稱重傳感器； 5℃

B級稱重傳感器：15℃；

C級和D級稱重傳感器：30℃。

在這種情祝下，應以攝氏度(℃)為單位標出溫度限值。

5.濕度符號(必要時)；

1)當稱重傳感器既不進行8.2.5規定的濕度試驗，也不進行8.2.6規定的濕度試驗時，應標記NH符號。

2)當稱重傳感器需進行8.2.5規定的濕度試驗時，可以標記CH符號或不標濕度分類符號。

3)當稱重傳感器需進行8.2.6規定的濕度試驗時，應標記SH符號。

6.下列附加特征信息。

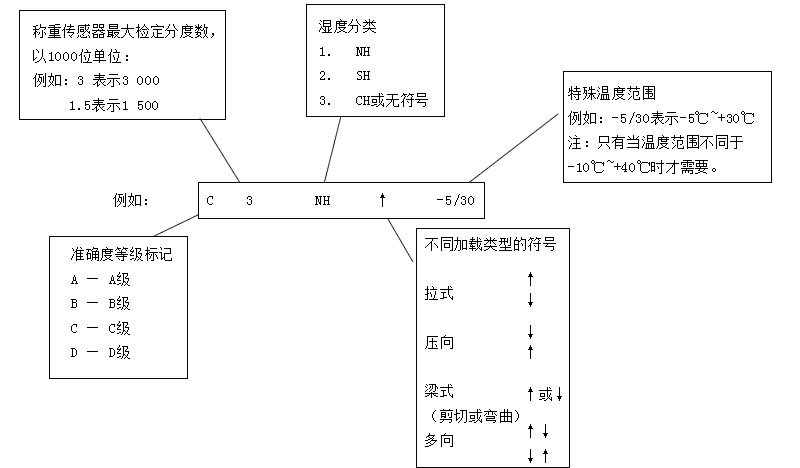

下圖是稱重傳感器標準分類標記的示例



附1：稱重傳感器標準分類舉例：

應使用如表3所示的標準分類方法：

表3稱重傳感器分類示例

分類符號	說明
C2	C級，2 000分度
C3 5/35	C級，3 000分度，+ 5 °C~+ 35 °C
C2 NH	C級，2 000分度，不進行濕度試驗



附2：稱重傳感器復合分類舉例

具備不同加載類型的稱重傳感器，其完整分類應如表4所示，分別標明每個分類的信息。

標準分類符號的實例見圖2。

表4復合分類示例

分類符號	說明
C2      ↑ C1.5    ↓	C級，2000分度，剪切梁 C級，1500分度，彎曲梁
C1        ↓      -5/30 ↑ C1        ↑      -5/30 ↓	C級，1000分度，壓向，-5 °C~+ 30 °C C級，3000分度，拉向，-5 °C~+ 30 °C

一般貿易計量中使用的傳感器需要達到C3級。即是3000分度。

檢定分度值是指?jìng)鞲衅鞯臏y(cè)量范圍被等分成檢定分度數的份數的質量值。

舉例：1只30t的傳感器，假定它的檢定分度數是3000，那么它的檢定分度值就是10kg。

假定它的檢定分度數是2500，那么他的檢定分度值就是12kg。

假定在3000的檢定分度下，這個傳感器達到了國標的各項要求，那么這個傳感器的級別就是C3級。

如果只能在2500分度下檢定達標，那么這個傳感器就是C2.5級。

更低的如果只能在1000分度下達標，那么這個傳感器就是C1級，這時的檢定分度值就是30kg。
