從稱重原理可知，電子皮帶秤所測量物料的瞬時流量的大小取決于兩個參數，即瞬時流量等于稱重傳感器測量的承載器上物料負荷值q(kg/m)和測速傳感器測量的皮帶速度值v(m/s)兩個參數相乘所得，即：w(t)=qv



　　皮帶秤測速傳感器的脈沖信號進入皮帶秤稱重顯示儀表后，通常以3種方式完成與稱重傳感器信號的相乘運算。第一種方式是測速脈沖信號經整形、放大后轉換成0～10V DC模擬信號，并作為稱重傳感器的供橋電壓，在稱重傳感器內實現乘法運算；第二種方式是測速脈沖信號經整形、放大后轉換成模擬(或數字)信號，與稱重傳感器放大后的模擬(或數字)信號在專用的乘法器里進行乘法運算；第三種方式是測速脈沖信號整形后直接作為顯示儀表中累加器的觸發信號，每接受一個測速脈沖信號，累加器就對稱重傳感器的輸入信號進行一次采樣，皮帶速度越快，累加器采樣的次數越多，采樣值不斷累加，因而以數字方式實行了乘法運算。



　　電子皮帶秤常用測速傳感器類型，目前主要有磁阻脈沖式、光電脈沖式兩類。模擬式測速發電機式測速傳感器早已不再使用，取而代之的是上述兩種輸出脈沖信號的數字式測速傳感器。



　　1. 磁阻脈沖式測速傳感器



　　磁阻脈沖式測速傳感器中，線圈和磁鐵部分都是靜止的，與被測件連接而運動的部分是用導磁材料制成的，當轉動件轉動時，改變了磁路的磁阻，因而改變了貫通線圈的磁通，在線圈中產生了感生電勢。磁阻脈沖式測速傳感器從結構上看有開磁路和閉磁路兩種。



　　在 一個П型永久磁鐵上裝有兩個相互串聯的感應線圈，滾輪與皮帶直接摩擦旋轉并帶動等分齒輪旋轉。當?shù)确铸X輪的凸起部分與磁極相對時，回路磁通zui大，當?shù)确铸X 輪的凹陷部分與磁極相對時，回路磁通zui小，感應線圈上便感應隨磁通變化的感應電壓。感應電壓變化的頻率f與皮帶速度v成正比。這種測速傳感器結構簡單，但輸出信號幅度小。



　　當皮帶運行時，通過摩擦使?jié)L輪旋轉，并帶動轉子磁杯轉動，轉子磁杯及定子磁杯相對安裝，其圓周端面上都均勻地銑出多個齒槽。當兩個磁杯的凸齒相對時，磁通zui大，當兩個磁杯的凸凹齒相對時，磁通zui小，從而在線圈中感應出隨磁通而變化的感應電壓。



　　閉磁路測速傳感器結構較復雜，但密封性能好，輸出信號幅值大。磁阻脈沖式測速傳感器用于高轉速測量時，因磁路磁滯影響，使線圈中感應電壓太小而不易測量。

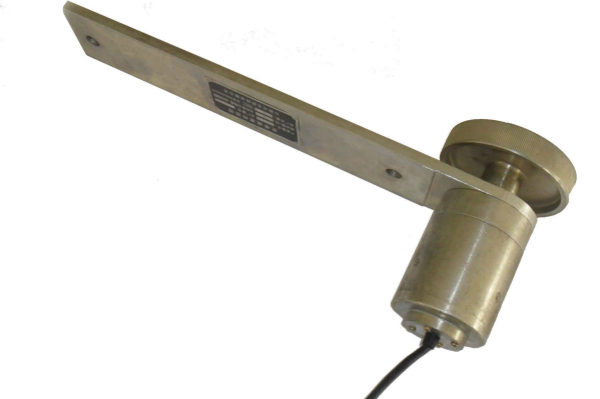

　　如CDPD磁電脈沖式測速傳感器





　　2. 光電脈沖式測速傳感器

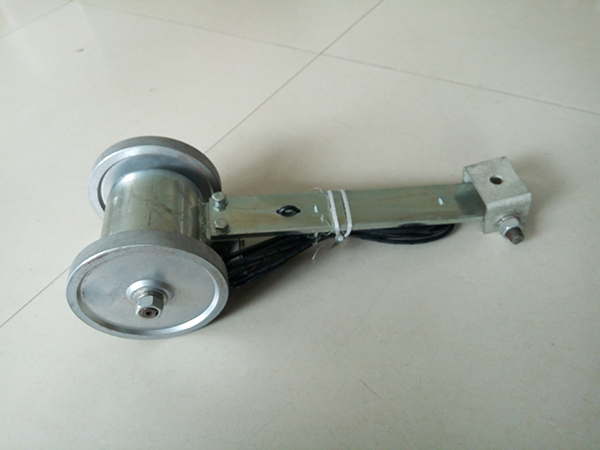

　　光電脈沖式測速傳感器由裝在輸入軸上的開孔圓盤、光源、光敏元件等組成。當圓盤轉到某一位置時，由光源發射的光通過開孔圓盤上的孔照身到光敏元件上，使光敏元件感光，產生一個電信號。圓盤上的孔可以是1個或多個，取決于設備要求的脈沖數。如GS-150光電脈沖式皮帶秤測速傳感器






　　以上就是關于電子皮帶秤常用測速傳感器類型的介紹，包括：磁阻脈沖式皮帶秤測速傳感器和光電脈沖式皮帶秤測速傳感器。以上內容整理自互聯網，如有錯誤，歡迎指正。
