四線稱重傳感器和六線稱重傳感器

　　四線稱重傳感器和六線稱重傳感器



　　稱重傳感器有四線稱重傳感器和六線稱重傳感器。四線制稱重傳感器一般為：+輸入，-輸入，+信號和-信號。六線制稱重傳感器，除了+輸入，-輸入，+信號和-信號外，之外，還有稱為+Sense和-Sense的2線，有時被稱為+Reference（或+Ref）和-Reference（或-Ref）。



　　這兩種類型稱重傳感器的主要功能不同之處在于，使用六線纜的稱重傳感器可以補償從放大器，指示器或PLC接收的實際激勵電壓的變化。電纜（導體）的電阻根據其長度和任何溫度變化而變化，導致測力傳感器上的激勵電壓發生變化。使用長電纜時，放大器，指示燈或PLC提供的原始值將會下降，六線式稱重傳感器的優勢在于，可以快速，有效地補償電壓下降，而不影響負載測量。

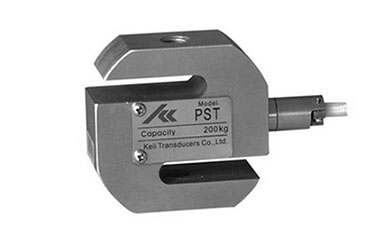

稱重傳感器



　　四線制稱重傳感器



　　四線稱重傳感器已經經過校準和熱補償，以及在制造期間提供的電纜的永久長度。SP建議您不要縮短四線制稱重傳感器的電纜太長，需卷起多余的電纜。這是因?yàn)槿绻s短電纜，四線傳感器的出廠校準和補償將受到損害。沒有感應線可以補償新的電纜長度。



　　在放大器，指示燈或PLC之前，將四線束傳感器連接到接線盒中時，建議使用專用的六線傳感器電纜將接線盒連接到放大器，指示燈或PLC。這將補償它們之間的電纜長度上的任何電壓降。在任何情況下，電纜應該被良好地屏蔽并具有足夠的橫截面（至少0.2mmsq）以限制其長度上的電壓降。



　　六線制稱重傳感器



　　關于切割電纜的上述預防措施不適用于使用六線制稱重傳感器。兩條檢測線能夠測量在測力傳感器內的惠斯登電橋上看到的實際激勵電壓，因此來自測力傳感器的mV信號可以根據其經歷的實際激勵來調節。如果安裝工程師想要縮短電纜，則可以在不影響稱重傳感器性能的情況下進行。



　　以上就是關于四線稱重傳感器和六線稱重傳感器的簡單介紹，在稱重傳感器的使用說明書中，一般會表明四線制或六線制的稱重傳感器，線纜顏色及接線方法。
