稱重接線盒的使用技巧



　　本文恒盛高科為您介紹稱重接線盒的使用技巧。



　　1、稱重傳感器與接線盒的連接



　　將稱重傳感器的電纜線穿越秤臺，經密封接頭進入接線盒內，按照四芯或六芯電纜的不同色標，或經測量后按正負激勵電源、正負反饋、正負信號接到接線盒內對應的接線柱上。將傳感器剩余電纜用塑料扎帶綁好。



　　2、接線盒與稱重顯示儀表連接



　　將專用屏蔽電纜線一端經密封接頭進入接線盒內，各芯線接到接線盒內對應的接線柱上，另一端穿過金屬管焊接到對應于稱重顯示儀表的專用插頭上，以便插入稱重顯示儀表的插座上。



　　稱重接線盒的使用有三點需要注意：



　　a.接線盒內的輸入、輸出線接好后，要擰緊、擰牢并密封接頭，放上干燥劑、做好防潮工作，然后才能固定接線盒盒板；



　　b.對不同的稱重傳感器，要根據不同的色標區分輸入、反饋、輸出，一定不要搞錯；



　　c.對不同的稱重顯示儀表，使用的稱重顯示插座、插頭形式不一樣，接法更不一樣，也不要搞錯。



　　3、系統接地



　　電子衡系統的接地是非常重要的，既保護人身安全，又保證系統工作穩定可靠，系統的接地措施切不可輕視。一般電子衡系統有兩個接地點，一個是磅房內的接地樁，使儀器儀表外殼接地；另一個是秤臺接地，用一根或數根接地電纜，將秤體與接地樁連。



　　對于多雷地區，建議設置避雷針，更有效的保護電子衡系統，或者可使用防雷式接線盒，如柯力KL-JXH-口-D防雷數字接線盒，專門為保護數字傳感器免遭感應雷擊設計的新型接線盒。在系統良好接地的環境下使用，可有效減少數字傳感器、數字接線盒遭受感應雷擊損壞的概率，保障用戶財產安全。

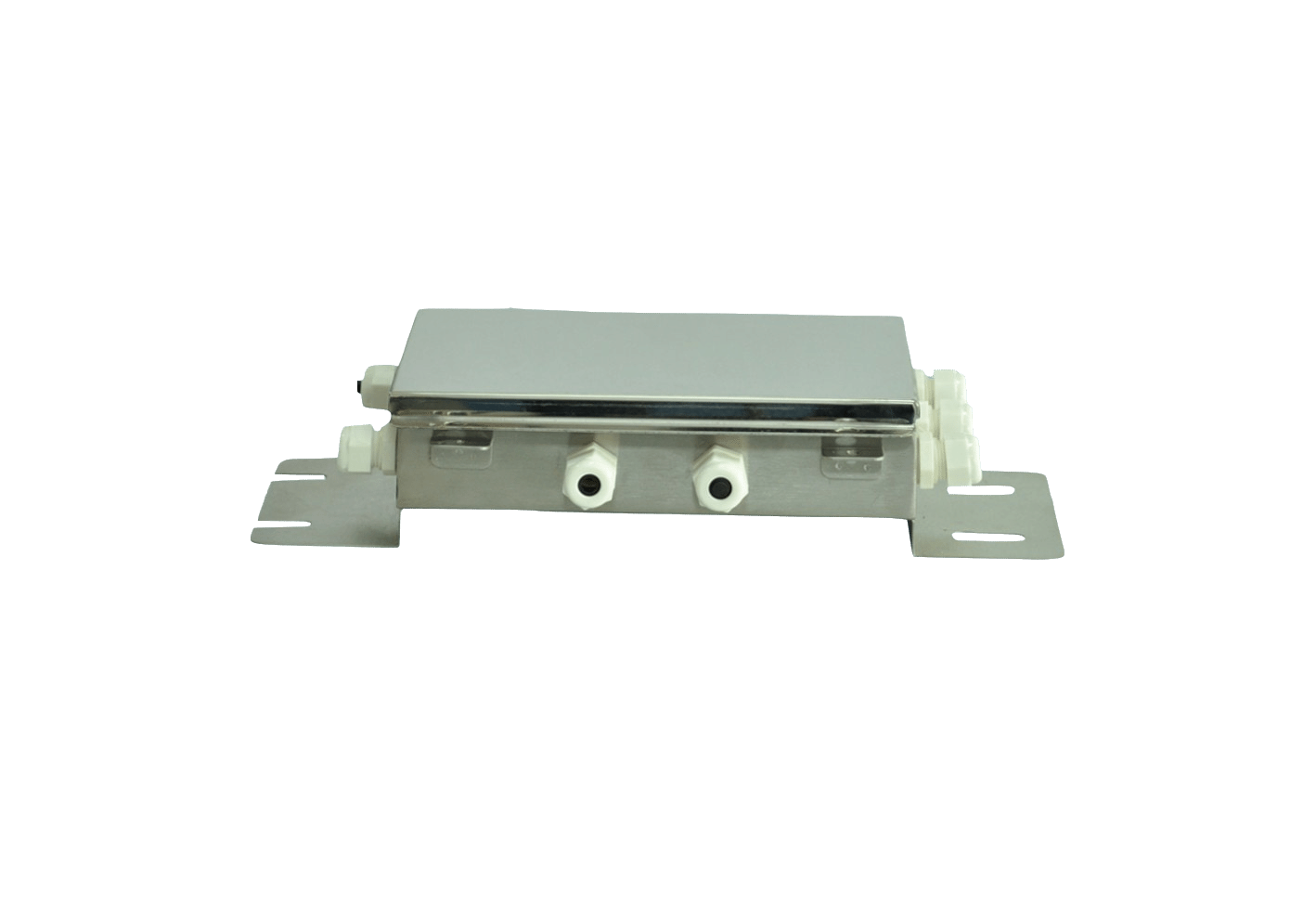

上圖為恒盛高科18935180980——主營的KL-JXH-口-D防雷數字接線盒
