稱重儀表的通訊原理：RS-232與RS-485的區別



　　衡器使用中經常需要與計算機、PLC和DCS系統通訊，以實現自動控制、計算機管理等需求。按通訊接口的電氣特性，可分為RS-232和RS-485。本文恒盛高科為您介紹RS-232通訊協議與RS-485通訊協議的區別。

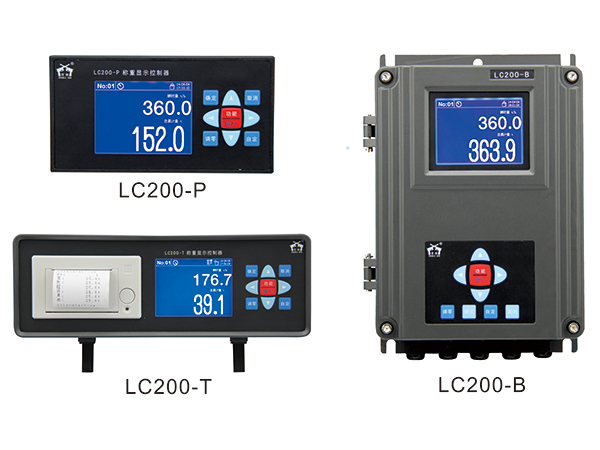

上圖為恒盛高科18935180980——主營的LC200系列稱重儀表，該系列儀表具有RS232接口、RS485接口、以太網接口、ProfiBus-DP通接口，是一款現場總線型儀表，適用于計量皮帶秤、配料皮帶秤、定量控制皮帶秤、配料失重秤、定量失重秤、定量加料秤、配料螺旋秤等連續累計自動衡器的單機或組網使用，在市場上有廣泛的應用。

　　稱重儀表的RS-232接口通常是簡化的版本，僅使用發送TxD、接收RxD兩根數據線和地線GND。RS-232采用不平衡傳輸方式，信號線對地-3V到-15V表示邏輯1,+3V到++18V表示邏輯0。不平衡傳輸方式的干擾抑制能力較差，容易受到共地噪聲和外部干擾的影響，一般用于低速、短距離的通訊，通訊距離小于15m。



　　RS-485采用兩線平衡傳輸方式，一般稱同相端為A，反相端為B。發送端當數據為1時，A電平相對B電平為+2V~+6V，為0時，A電平相對B電平為-2V~-6V;在接收端當A電平比B電平高于200mV時，輸出為1，當A電平比B電平低于200mV時，則輸出為0；信號線的共模電壓范圍為-7v~+12V。RS485總線抗共模干擾能力較強，最大傳輸速率為10Mbps，傳輸速率與傳輸距離成反比，在100Kbp的傳輸速率以下，可以達到1200m通信距離，如果需傳輸更長的距離，需要加485中繼器。RS-485總線一般最大支持32個節點，如果使用特制的485芯片，可以達到128個或者更多的節點。RS485一般采用終端匹配的總線型結構，不要用環形或星形網絡。在傳輸率較高且通訊距離較長時需要加終端電阻，防止反射造成誤碼。因?yàn)榇蠖鄶?shù)雙絞線電纜特性阻抗大約在100Ω一120Ω之間，故終端電阻一般取120Ω。



　　稱重儀表通訊接口一般采用異步串行方式，有4個重要參數必須雙方一致:波特率.、數據位個數、停止位個數和奇偶校驗。數據位一般為7位或8位，停止位有1位、1.5位或2位，奇偶校驗有無校驗、偶校驗、奇校驗或校驗位置1、置0等幾種方式。通一訊接口的傳輸率一般有300pbs、600pbs、1200pbs直到數Mpbs。



　　通訊協議就像通訊雙方交流的語言，必須雙方一致才能正確交流。許多稱重儀表都有自己的通訊協議，所以必須按儀表生產廠規定的協議格式才能進行通訊。為了保證數據傳輸正確，許多協議采用了校驗和，校驗和的計算方法和表示方法也各不相同，上位機通訊軟件編程時需要仔細推敲。



　　Mndhus協議是標準的通訊協議，采用Modbus協議的儀表，只要知道需要數據的地址即可讀取，可方便地與PLC或組態軟件通一訊，組建自動化控制系統。串口通信的Modhus協議分RTU模式和ASCII模式。RTU是必備的模式，傳輸效率較高；ASCII是可選的模式。使用組態軟件編程時要注意，許多組態軟件按照一些PLC廠商的習慣，將Mndbus功能碼與變量地址結合起來作為變量的地址，例如上海耀華的C602,C606+等系列儀表的說明書則按GB/T19582.1的方式定義變量的地址，變量地址從0開始計算，因此使用組態軟件時要進行相應的轉換。比如讀C602儀表整數表示的凈重，按C602說明書為輸人寄存器0和保持寄存器0，按西門子或莫迪康系列則為30001和40001。另外變量的表示形式是整數還是浮點數，高低位的排列次序，變量的長度等也要特別注意。C602的數據是按高位字節、次高位、次低位、最低字節排列。



　　以上就是恒盛高科18935180980為您介紹的，關于稱重儀表的通訊原理：RS-232與RS-485的區別的內容，如有差錯，歡迎指正。
