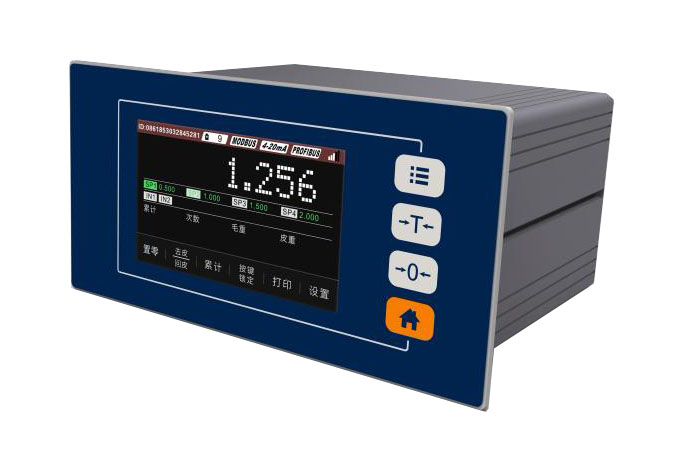

柯力XK3101-W1數字式稱重儀表產品介紹
XK3101-W1系列數字式稱重儀表（稱重顯示控制器），是一款采用高速單片機平臺，專用于工業過程中的重量變送、定量稱重、多物料配料控制應用的高品質儀表?？紤]工業稱重的應用特點，除提供足夠多輸入輸出和通訊接口外，通過擴展選件接口，可實現與PC、PLC、DCS等設備的實時現場總線通訊。產品廣泛應用于冶金，化工，建材，涂料，糧食與飼料等行業。
柯力XK3101-W1數字式稱重儀表主要功能特點：
- 1.面板嵌入式結構，安裝快捷
- 2.采用24位高精度SIGMA-DELTA AD轉換芯片，100Hz采樣
- 3.4路光耦繼電器輸出，2路開關輸入
- 4.標配隔離RS232與RS485接口，支持MODBUS RTU通訊，支持微型打印機格式
- 5.標配第二路RS485接口，可以與WX-8無線通訊模塊實現物聯網功能
- 6.選配0-10V/4-20mA模擬暈輸出模塊
- 7.選配PROFIBUS DP通訊接口
- 8.4英寸TFT顯示屏，分辨率800X480，帶觸摸控制
柯力XK3101-W1數字式稱重儀表技術參數
| 產品尺寸 | 172mm x 871mm x 12mm(寬x高x厚)(不含端子) |
| 產品自重 | 約0395kg |
| 外殼結構 | 面板式結構。前面板:鋁合金,IP65；殼體:鋁合金,IP42。 |
| 傳感器接口 | 激勵電壓:5VDC,驅動最多6只350Ω傳感器，或等效阻抗大于58Ω的傳感器負載。輸入信號范圍:-l0mV~+l0mV。 |
| A/D處理 | 24位高精度低溫漂∑-Δ轉換芯片。100Hz采樣率。 |
| 分辨率 | 最大使用分度:20000d,最小分辨率0.3μv/d |
| 顯示 | 4英寸TFT顯示屏,分辨率800×480,帶觸摸控制,顯示刷新:10Hz; |
| 開關量輸入 | 2個光電隔離的開光量輸入點。無源輸入,與公共端短接有效。 |
| 開關量輸出 | 4路光耦繼電器輸出。負載能力30VDC/200mA |
| 通訊接口 | 1路隔離RS232/RS485+1路隔離RS485 |
| 通訊協議 | 連續輸出格式,打印輸出, MODBUS-RTU。 |
| 模擬量輸出 | 綜合精度0.1%;驅動能力:不大于500Ω@4-20mA；不小于50kΩ@0-10V; |
| PROFIBUS DP | 選配 |
| 電源 | 24VDC,功耗<20W |
| 使用環境 | 溫度:-10℃~+40℃;相對濕度:10%~90%,不冷凝 |
| 儲存環境 | 溫度:-30℃~+60℃;相對濕度:10%~90%,不冷凝 |
柯力XK3101-W1數字式稱重儀表外形尺寸：
前面板尺寸(W x H)：172mm X 87mm。
鋁合金腔體尺寸(W x H): 150mm X 75mm。
在控制箱上開孔，開孔尺寸：151mm X76mm。

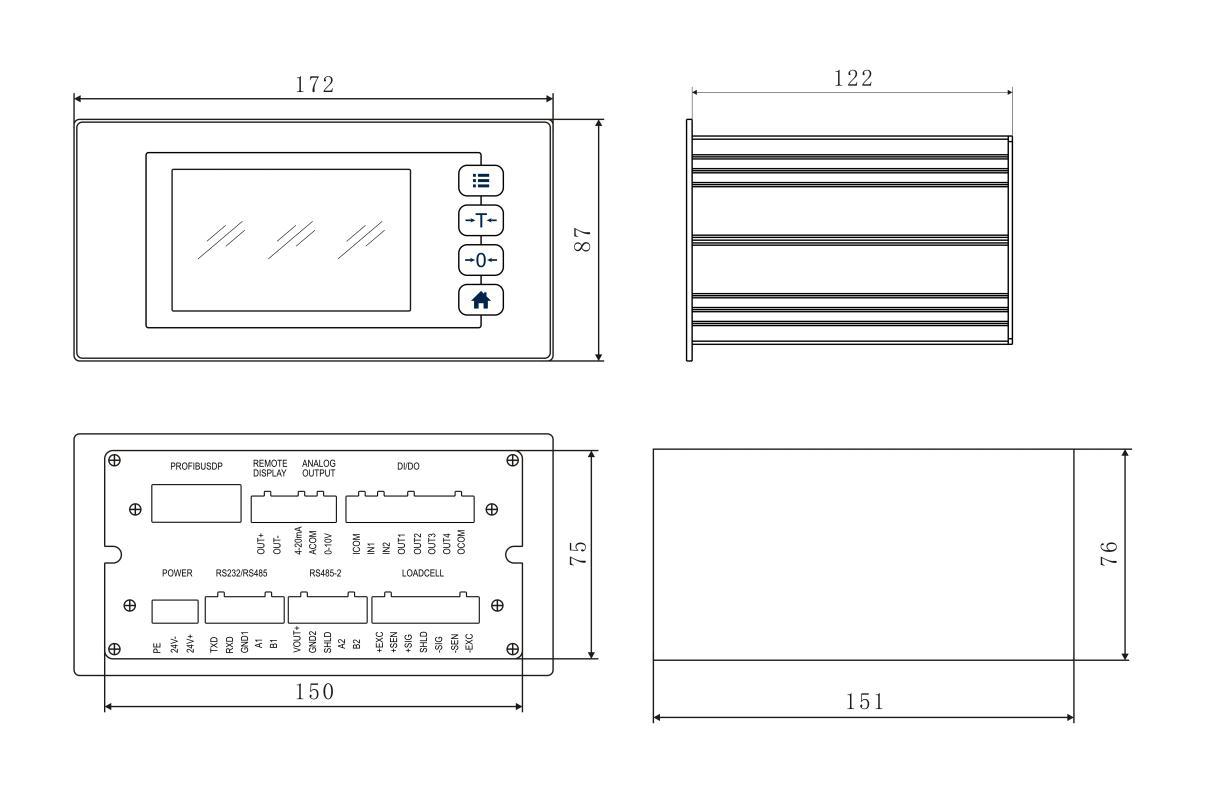

外形尺寸見下圖（單位：毫米）：
