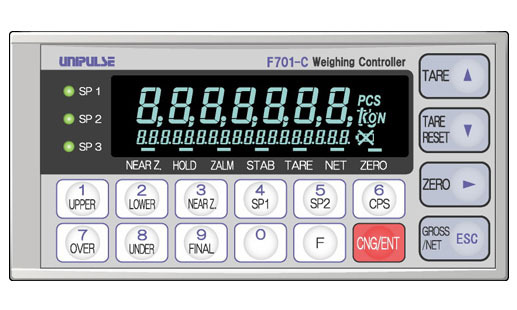

F701稱重儀表是日本進口稱重儀表，品牌為UNIPULSE尤尼帕斯。F701稱重儀表適用于各種稱重系統的高性能通用經典型稱重儀表，具有高精度的填充、排料計量控制功能、定量包裝不可或缺的序列計量功能、可以同外圍設備直接連接的RS-232C、BCD輸出等豐富的接口，是一款低成本、高性能的稱重儀表。F701稱重儀表廣泛應用于多種工業稱重系統，如：定值料斗秤，目標包裝秤、液體灌裝系統、失重秤、檢重秤及自動配料控制系統等。F701的全數字面板校正、100次/秒高速A/D轉換及數字處理等功能，有效的保證了高精度、高速度系統運行。

    激勵電壓：DC10V±5%輸出電流120mA以內，長線補償方式（可并聯4個350Ω的傳感器）

    零點調整范圍：0～2mV/V，粗調：根據粗調整回路的數字控制；微調：根據數字演算的自動調整方式

    量程調整范圍：0.3～3.2mV/V，粗調：根據粗調整回路的數字控制；微調：根據數字演算的自動調整方式

    最小輸入分度：0.3μV/分度count

    精度：非線性：0.01%/FS以內；零點漂移：0.2μV/℃RTI以內；量程漂移：15ppm/℃以內

    模擬濾波：貝塞爾低通濾波(-12dB/oct.)2Hz，4Hz，6Hz，8Hz可選

    A/D轉換器：速度：200次/秒；分辨率：24bit（二進制）

    設定項目：上限/下限/零點附近/大投料/定量前/落差/過量/不足/定量

    比較禁止時間/判斷時間/終了輸出時間/補償投料時間/AZ次數/判斷次數/自動落差補償值/

    模擬濾波/皮重計量功能1/計量功能2/計量功能3/序列模式/功能鍵禁止/數字濾波/動態追蹤/零點跟蹤時間/零點跟蹤幅度

    砝碼重量值/最大稱量值/最小分度/凈重超載/毛重超載/DZ限制值/功能選擇/

    重力加速度補償（地區號碼輸入）/設定值LOCK/去皮重功能限制

    輸入選擇/輸出選擇/占有局?jǐn)?shù)/波特率/局號碼

    平均重量/最大值/最小值/總體標準偏差/樣本標準偏差/數據數（n）/最新累計數據/

    最大-最?。≧）/選購件板

    量程校正/等效輸入校正/密碼輸入/零點校正

    外部輸入信號：毛重凈重切換/數字零點/皮重ON/皮重OFF/保持※/判斷※/投料?排出切換※/

    開始※/停止※/累計命令※/累計清零※

    接點（繼電器，開關等）或者是（晶體管，集電極開關輸出的TTL等）

    同COM端子短路的時候?yàn)镺N，※信號是選擇式的，最多可以選擇4個。

    外部輸出信號：零點附近/大投料/中投料/小投料/不足/過量/上限/下限/穩定/重量異?；蛘呤钱惓?

    適量或者是終了/RUN或者是累計異常

    晶體管的集電極開關輸出晶體管ON的時候輸出為LO

    接口：SIF:2線式串口（標配）…尤尼帕斯制的打印機，外部顯示器等連接用的專用接口

    232:RS232C通訊接口（標配）…根據主機的指令進行重量數據，各種狀態，設定值的讀取，

    寫入（變更）等工作

    BCO:BCD輸出接口（選購件）…將重量數數據傳輸?shù)酱蛴C(jī)，外圍設備或者是電腦，PLC等的通訊接口

    485:RS-485通訊接口（選購件）…比RS232C能夠長距離通訊，而且將ID號碼設定好后

    可以連接復數的F701-C

    DAC:D/A轉換接口（選購件）…重量數據變換為電壓?電流信號的輸出接口

    CCL:CC-Link通訊接口（選購件）…PLC直接連接F701-C的接口

    顯示器：字高10.4mm熒光顯示管的數字顯示（7位）；副顯示：字高4.0mm（18位）

    顯示值：5位，符號：最前一位是負號顯示

    計量單位：t,kg,g,N,lb,無單位，可選擇

    狀態顯示：SP1，SP2，SP3，零點附近，保持，零點異常，穩定，去皮重，凈重，零點，鋰電池電壓監視

    電源電壓：AC100～240V(+10%-15%)(自由電源50/60Hz)

    消耗功率：約15VA

    使用條件：溫度…使用溫度范圍：-10～＋40℃，　保存溫度范圍：－20～＋85℃

    濕度…85%RH以下(無凝霜)

    外形尺寸：144(W)×72(H)×160(D)mm（不含凸起部分）

    重量：約1.0kg

    AC輸入電源線（額定電壓125V）3m：1

    端子臺連接用小型螺絲刀：1

    FCN系列I/O接頭（帶罩）：1

    跳線：2

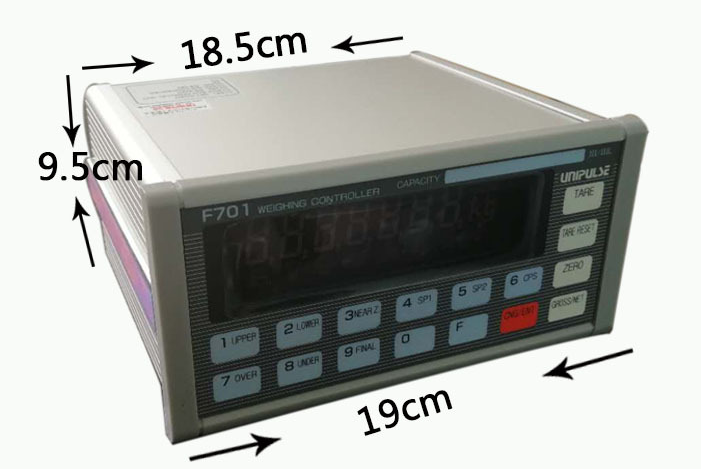

    三、F701稱重儀表外形尺寸圖：
