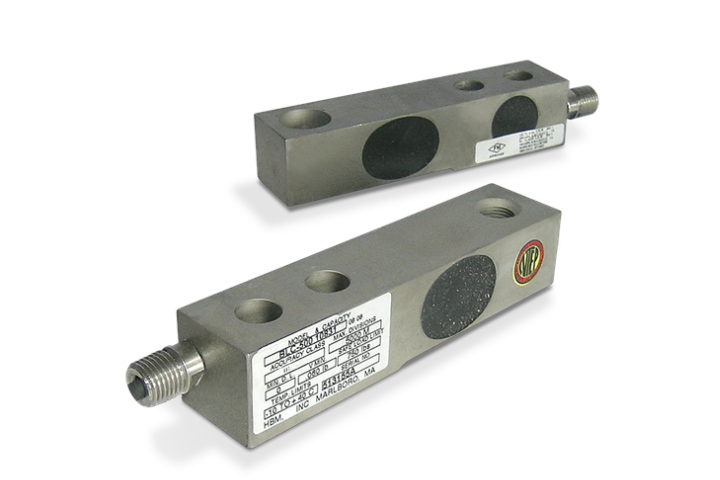

德國HBM BLC稱重傳感器產品介紹
德國HBM BLC稱重傳感器為單點式稱重傳感器，為耐用的不銹鋼結構，帶螺紋對頭裝載孔。量程范圍為1,000磅到10,000磅（453.6千克到4,535.9千克）。
德國HBM BLC稱重傳感器產品參數
| 輸出電壓 | 3.0 mV / V |
| 輸出電阻 | 1000（±10）歐姆 |
| 輸入電阻 | 1000歐姆 |
| 材質/表面處理 | 不銹鋼 |
| 溫度補償范圍 | 14°F至104°F（-10°C至40°C） |
| 溫度工作范圍 | -40°F至150°F（-40°C至65°C） |
| 極限過載 | 150% |
| 安全過載 | 100% |
| 額定激勵 | 5-10 VDC（最大15 V） |
| 非線性誤差 | 0.03% |
| 滯后誤差 | 0.05% |
| 絕緣電阻 | 5,000兆歐 |
| 容量偏差 |
500 lb-4,000 lb為0.010英寸（0.25毫米） 5,000 lb-10,000 lb為0.012英寸（0.30毫米） |
| 密封類型 | 環保密封，IP67 |
| 電纜長度 |
500 lb-4,000 lb為10英尺（3.1米） 5,000 lb-10,000 lb為20英尺（6.1米） |
| 電纜直徑 | 0.190 |
| 電纜顏色代碼 |
綠色： +激勵 黑色：-激勵 白色： +信號 紅色：-信號 黃色：盾 |
| 認證 | FM、NTEP |

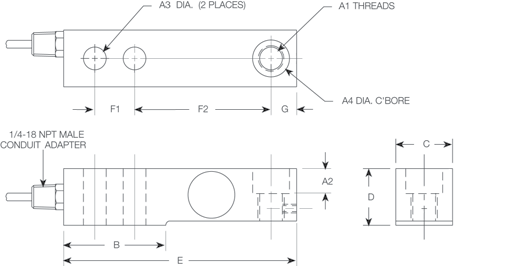

德國HBM BLC稱重傳感器外形尺寸
| 量程 | A1 | A2 | A3 | A4 | B | C | D | E | F1 | F2 | G |
| lb/in | |||||||||||
| 500-4,000 | 1/2-20 UNF-2B | 0.56 | 0.52 | 0.81 | 2.27 | 1.21 | 1.19 | 5.25 | 1 | 3 | 0.6 |
| 5,000 | 3/4-16 UNF-2B | 0.79 | 0.78 | 1.19 | 3 | 1.45 | 1.44 | 6.75 | 1.5 | 3.75 | 0.75 |
| 10,000 | 3/4-16 UNF-2B | 0.79 | 0.78 | 1.19 | 3 | 1.69 | 1.69 | 6.75 | 1.5 | 3.75 | 0.75 |
| kg/mm | |||||||||||
| 226.8-1,814.4 | 1/2-20 UNF-2B | 14.2 | 13.2 | 20.6 | 57.6 | 30.7 | 30.2 | 133.3 | 25.4 | 76.2 | 15.2 |
| 2,268.0 | 3/4-16 UNF-2B | 20.1 | 19.8 | 30.2 | 76.2 | 36.8 | 36.6 | 171.5 | 38.1 | 95.3 | 19.1 |
| 4,535.9 | 3/4-16 UNF-2B | 20.1 | 19.8 | 30.2 | 76.2 | 42.9 | 42.9 | 171.5 | 38.1 | 95.3 | 19.1 |
