稱重顯示儀表故障原因分析

　　稱重顯示儀表因有可視距離遠、讀數方便、無視差、精度高、可靠性好、抗振性強等優點取代了動圈指示儀，在企業中得到了廣泛的使用。

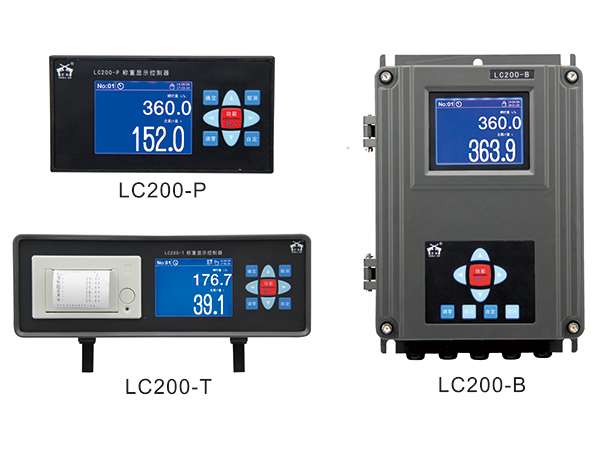

上圖為恒盛高科18935180980——主營的LC200系列皮帶秤稱重儀表

　　稱重顯示儀表因生產廠家的不同而有各種不同的線路，有的廠家不提供線路圖或僅有簡單的原理圖，給維修稱重顯示儀表帶來一定的困難?，F(xiàn)把數字式顯示控制器具體故障原因分析及維修簡介如下：

　　（1）數碼管全不亮

　　可能是儀表的電源接高，直流電源不正常，可檢查電源播座、電源線、保險絲、變壓器、穩壓線路、限流電阻及其線路。

　?。?）僅小數點亮

　　表明士5伏電源正常，是A/D轉換器工作不正常，有可能是A/D轉換器集成塊或其管腳接觸不良，A/D轉換器的SV電源引線接觸不良。

　?。?）數碼管缺筆段

　　可查A/D轉換器集成塊對應腳與V+之間的電壓，如測得電壓僅為毫伏級，則表明集成塊無輸出電壓，已損壞。若有4伏左右，數碼管不亮，表明集成塊正常，是數碼管成相應的接線斷了。若無電壓可能是集成塊管腳接觸不良或相應接線短路。

　?。?）數碼管亮度不足

　　不是數碼管使用過久，就是限流電阻變值。

　　（5）顯示溢出（顯示1或-1）或量程很小。

　　可檢查基準電壓是否正常。主要是檢查基準電源集成電路是否正常或量程電位器及基線路上的電阻是否正常。

　?。?）顯示負值應檢查接線是否接反。

　?。?）示值嚴重偏低，如調整量程電位器，也無明顯變化，且顯示頻繁閃動。則可能是采樣周期過短引起，應檢查或更換積分電阻或電容，檢查A/D轉換器集成塊的時針振蕩器的管腳有無短路或元件虛焊。

　?。?）始終顯示-188，小數點顯示正常應檢查A/D轉換器集成塊上有無+5伏電源。

　　（9）跳碼嚴重

　　應看跳碼有無規律性，顯示是否還有正常值。如有可能是干擾引入或因積分電阻、電容變值引起采樣速率過高。還有可能士5伏電源波動大及電壓不足，數值不穩。尤其是電源電壓波動大且偏低。如無規律性且顯示不正常，應更換A/D轉換器集成塊。

　　（10）示值漂移大

　　可能原因為A/D轉換器集成塊質量欠佳或數碼管上限流電阻太小引起數碼管電流大而使集成塊過熱。±5伏電源穩定性不佳，可檢查穩壓電路的集成塊及基準電容，不佳可更換。

　　文章來源互聯網，如有差錯歡迎指正。
