稱重傳感器的彈性體、應變計和密封膠

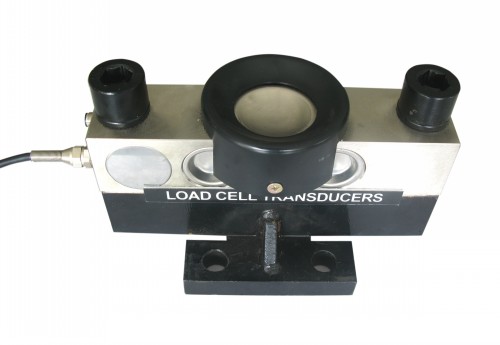

上圖為恒盛高科18935180980——主營的柯力QS-D稱重傳感器



　　1、稱重傳感器的彈性體：由于其內部復雜的組織結構關系，當受到外力作用后在微小晶粒之間會產生微應變，在外力消失以后，微應變隨之消失，但是是否能夠完全恢復到不受力的原始狀態，則因彈性體的金屬材料而異。



　　如果加載力的曲線和卸載力的曲線不重合，差值越大，則遲滯性越大。其差值主要來源于材料本身成分的穩定性、均勻性、熱處理后的徑向組織等等。知道遲滯性產生的原因，我們可以通過選擇合適的金屬材料，采用先進的熱處理方式提高彈性極限，來減小產生遲滯性。



　　2、稱重傳感器的應變計：主要由敏感柵、基底、被覆層和引線等所組成。它是通過敏感柵的電阻應變效應，把彈性體的應變轉變?yōu)樽柚底兓?，如果材料本身就存在遲滯性的話，應變計也就存在著遲滯性。



　　目前世界上有名的應變計廠家都在制造應變計時充分考慮到遲滯性，采用自補償措施，以便把遲滯性減少到zui低的水平。這也是選擇稱重傳感器時必須考慮的因素。



　　3、稱重傳感器的密封膠：主要是為固定線路和密封，防止外界環境對傳感器性能的影響。從表面上看，密封膠在固化后是比較軟的，相對彈性體的強度幾乎可以忽略不計。



　　如果在應用于小量程測力的場合，這個作用必須予以考慮。當很小力作為在彈性體上時，彈性體變形則很小，密封膠厚度就影響著發生的形變。
