LC100系列皮帶秤儀表

　　LC100系列皮帶秤儀表產品介紹：

　　LC100系列皮帶秤儀表被設計用于諸如皮帶秤、螺旋秤等連續累計自動衡器專用儀表，并嚴格按照Q/140000LC001-2007《LC100稱重顯示控制器》企業標準研制生產。
LC100系列皮帶秤儀表

　　LC100系列皮帶秤儀表產品型號：

　　LC100-P皮帶秤儀表、LC100-PK皮帶秤儀表、LC100-B皮帶秤儀表、LC100-BD皮帶秤儀表、LC100-B4皮帶秤儀表、LC100-B4K皮帶秤儀表、LC100-BD4K皮帶秤儀表

  • 　　1.LC100-P皮帶秤儀表：計量型儀表；外形盤裝，外型小巧，嵌入于控制柜中；配置有485通訊接口
  • 　　2.LC100-PK皮帶秤儀表：配料控制型儀表；外形盤裝，外型小巧，嵌入于控制柜中；配置有485通訊接口
　　1路模擬量輸入(0~5V/0~10V/4~20mA(默認))
　　2路模擬量輸出(~5V/0~10V/4~20mA(默認))
　　3路繼電器開關量輸出(負載力強)
　　1路光耦開關量輸出（高速負載力弱）
　　4路開關量輸入

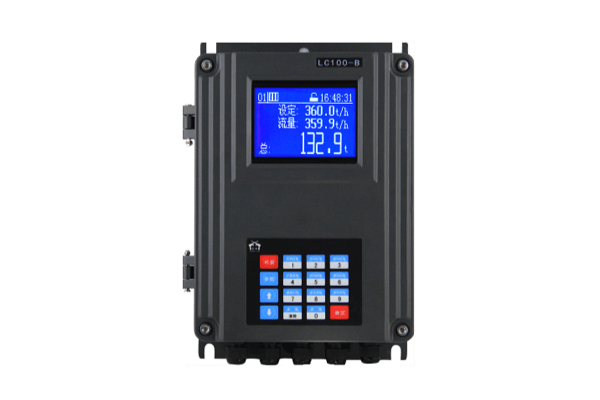

  • 　　3.LC100-B皮帶秤儀表：計量型儀表；外形壁掛式，殼體堅固，防塵防水設計，掛于墻面
  • 　　4.LC100-BD皮帶秤儀表：計量型儀表；外形壁掛式，殼體堅固，防塵防水設計，掛于墻面；配有嵌入式打印機
  • 　　5.LC100-B4皮帶秤儀表：計量型儀表；外形壁掛式，殼體堅固，防塵防水設計，掛于墻面；配置有485通訊接口
  • 　　6.LC100-B4K皮帶秤儀表：配料控制型儀表；外形壁掛式，殼體堅固，防塵防水設計，掛于墻面；配置有485通訊接口
　　1路模擬量輸入(0~5V/0~10V/4~20mA(默認))
　　2路模擬量輸出(~5V/0~10V/4~20mA(默認))
　　3路繼電器開關量輸出(負載力強)
　　1路光耦開關量輸出（高速負載力弱）
　　4路開關量輸入
  • 　　7.LC100-BD4K皮帶秤儀表：配料控制型儀表；外形壁掛式，殼體堅固，防塵防水設計，掛于墻面；配有嵌入式打印機；配置有485通訊接口
　　1路模擬量輸入(0~5V/0~10V/4~20mA(默認))
　　2路模擬量輸出(~5V/0~10V/4~20mA(默認))
　　3路繼電器開關量輸出(負載力強)
　　1路光耦開關量輸出（高速負載力弱）
　　4路開關量輸入

　　LC100系列皮帶秤儀表產品技術參數：

項目   技術指標
—般規格 電源范圍 AC187~242V,50HZ
功率 <20W
電源保險絲容量 250V,0.5A
溫度范圍 -10~40℃
相對濕度 <90%RH
外形尺寸 壁掛箱體尺寸：247X308X90mm(寬X高X厚）
重量 0.1kg
環境防護能力 壁掛儀表防護能力不低于IP62級
累計量顯示范圍 0~999999t，0~999999Kg
校準時累計量分度值 0.1kg
瞬時流量顯示范圍 0~9999t/h，0~9999Kg/h
靜電放電 接觸放電：6kV(試驗等級為3級）
電磁兼容 電快速瞬變脈沖群 電源端口：電壓峰值：4kV(試驗等級為2級）
信號線端口：電壓峰值：1kV(試驗等級為1級）
抗電磁場福射 頻率：80MHz至1000MHz
場強：3V/m(試驗等級為2級）
調制：80%調幅，1kHz正弦波
重量信號 非線性誤差 <0.03%F.S
傳感器激勵電壓/電流 DC10V，150mA,可連接8個350Ω的傳感器
輸入信號范圍 0~30mV
A/D內碼 100000(20mV)
A/D轉換速率 100次/秒(典型值，可設置其它速率）
儀表靈敏度 0.2μV/d
線纜長度 模擬傳輸500m(Max.RVVP6x0.5mm²)
速度信號 速度傳感器類型 1:NPN集電極開路光電式
速度傳感器電壓/電流 DC12V,50mA(Max)
頻率范圍 1~2000Hz
信號電壓幅度 >4V(峰-峰）
最大信號電壓幅度 60V(峰-峰）
滯后電壓 ±0.3V
線纜長度 模擬傳輸500m(Max.RVVP3x0.5mm²)
串行通訊 數量 1路（RS232或RS485可選擇）
隔離電壓 光電隔離1000VDC(Min.)(適用于RS485)
抗雷擊能力 10/700us,8KV雷擊測試(適用于RS485)
抗靜電能力 +-6KV接觸放點,+-8KV氣隙放電(適用于RS485)
通訊接口 1:RS232(標配)
2:RS485(選配RS485通訊板)
通訊協議 1:ModBusRTU
2:定制用戶協議
波特率 600,1200,2400,4800,9600,19200,38400,57600,115200
通訊距離 RS232:25m
