柯力DEL稱重傳感器產品介紹
柯力DEL稱重傳感器抗側向力和抗偏載能力好，優良綜合精度高，互換性好，長期穩定性好，優質合金鋼，不銹鋼，表面鍍鎳。量程范圍：0.1,0.2,0.25,0.3,0.5,0.75,1,1.5,2,3,5,7.5,10,15,20t。
柯力DEL稱重傳感器產品參數
| 額定載荷 | 0.1,0.2,0.25,0.3,0.5,0.75,1,1.5,2,3,5,7.5,10,15,20t |
| 靈敏度 | （2.000±0.002）mV/V |
| 線性誤差 | ±0.05%F.S |
| 滯后誤差 | ±0.03%F.S |
| 蠕變（30min） | ±0.03%F.S |
| 零點溫度影響 | ±1%F.S/10℃ |
| 靈敏度溫度影響 | ±0.03%F.S/10℃ |
| 輸入阻抗 | （400±20）Ω |
| 輸出阻抗 | (352±3)Ω |
| 絕緣電阻 | ≥5000MΩ |
| 額定溫度 | -10℃~+40℃ |
| 工作溫度范圍 | -30℃~+70℃ |
| 安全負載 | 120%F.S |
| 破壞負載 | 250%F.S |
| 額定激勵電壓 | 10~12VDC |
| 密封等級 | IP67(0.1~5t),IP68(7.5t~20t) |
| 材料 | 合金鋼 |
| 電纜長度 | 6m |
柯力DEL稱重傳感器工作原理
柯力DEL稱重傳感器是一種將質量信號轉變?yōu)榭蓽y(cè)量的電信號輸出的裝置。電阻應變式稱重傳感器是基于這樣一個原理：彈性體（彈性元件，敏感梁）在外力作用下產生彈性變形，使粘貼在它表面的電阻應變片（轉換元件）也隨同產生變形，電阻應變片變形后，它的阻值將發生變化（增大或減?。?，再經相應的測量電路把這一電阻變化轉換為電信號（電壓或電流），從而完成了將外力變換為電信號的過程。電阻應變片、彈性體和檢測電路是電阻應變式稱重傳感器中不可缺少的幾個主要部分。

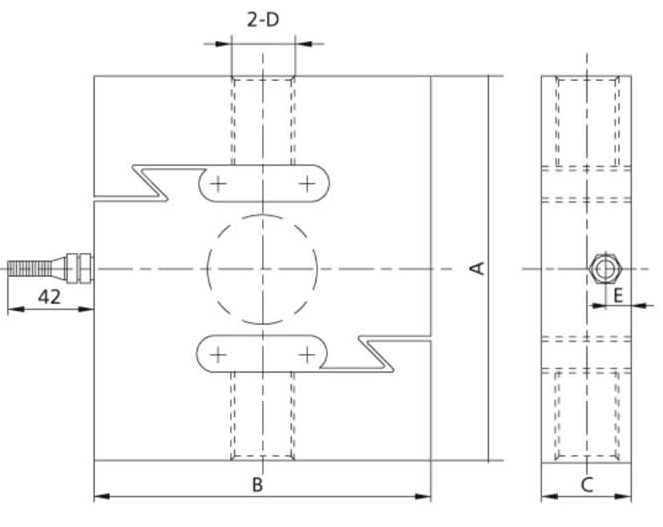

柯力DEL稱重傳感器示意圖
| 額定載荷 | A | B | C | D | E |
| 0.1,0.2,0.25,0.3,0.5,0.75 | 80 | 70 | 19 | M12 | 9.5 |
| 1,1.5 | 80 | 70 | 25 | M12 | 7 |
| 2,3,5 | 108 | 95 | 25 | M18x1.5 | 5 |
| 7.5,10 | 178 | 130 | 51 | M30x2 | 7 |
| 15,20 | 190 | 160 | 60 | M39x2 | 7 |
