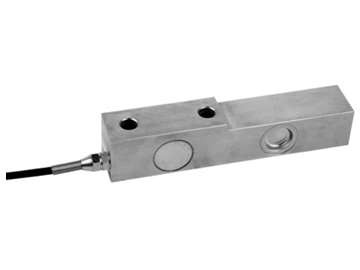

柯力SB稱重傳感器產品參數：

額定載荷	0.3、0.5、1、2、3、5、7.5、8、10、15、20、25t
準確度等級	C2~C3
靈敏度	（2.000±0.002）mV/V
線性誤差	±0.03%F.S
滯后誤差	±0.03%F.S
蠕變（30min）	±0.02%F.S
零點溫度影響	±0.02%F.S/10℃
靈敏度溫度影響	±0.02%F.S/10℃
輸入阻抗	（400±20）Ω
輸出阻抗	(352±3)Ω
絕緣電阻	≥5000MΩ
額定溫度	-10℃~+40℃
工作溫度范圍	-30℃~+70℃
安全負載	150%F.S
破壞負載	250%F.S
額定激勵電壓	10~12VDC
密封等級	IP66（0.3~0.5t）；IP67（1t~25t）
材料	合金鋼，不銹鋼
電纜長度	2.6m(0.3~2t);3.5m(3t) 5.2m(5~8t);7m(10t);12m(15~25t)

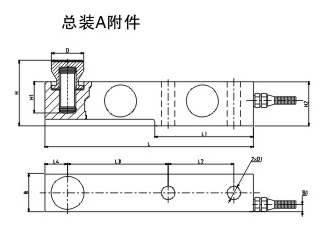

柯力SB稱重傳感器總裝A附件：

額定載荷		0.3,0.5,1,2,3	5,7.5, 8	10	15, 20, 25
尺寸	L	203	235	279	318
	L1	95	110	133	153
	L2	64	66	82	89
	L3	98	124	140	159
	L4	22	22	32	38
	B	36.6	48	60	70
	H	58	81	128	144
	H1	30.5	30	20	24
	H2	43	52	67	82.5
	B1	7	7	8.5	95
	D	Φ35	Φ42	Φ57	Φ70
	D1	Φ13	Φ21	Φ28	Φ34

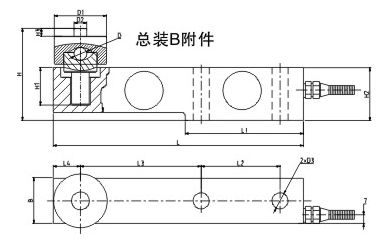

柯力SB稱重傳感器總裝B附件：

額定載荷		0.3,0.5,1,2,3	5,7.5,8
尺寸	L	203	235
	L1	95	110
	L2	64	66
	L3	98	124
	L4	22	22
	B	36.6	48
	H	79	104
	H1	30.5	30
	H2	43	52
	H3	9	10
	D	Φ16	Φ25
	D1	Φ44	Φ52
	D2	Φ15	Φ21
	D3	Φ13	Φ21

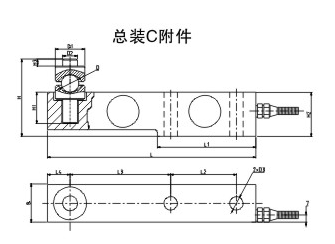

柯力SB稱重傳感器總裝C附件：

額定載荷		0.3,0.5,1,2,3	5,7.5,8
尺寸	L	203	235
	L1	95	110
	L2	64	66
	L3	98	124
	L4	22	22
	B	36.6	48
	H	68.5	102
	H1	30.5	30
	H2	43	52
	H3	8.5	10
	D	Φ16	Φ25
	D1	Φ29	Φ37
	D2	Φ15.5	Φ21.5
	D3	Φ13	Φ21
