ZSW-D型G稱重傳感器

一、ZSW-D型G稱重傳感器簡介

ZSW-D型G稱重傳感器為數字稱重傳感器，具有安裝方便、結構緊湊、互換性強、稱量精度高、穩定可靠等優點。ZSW-D型G稱重傳感器主要應用于汽車衡、軌道衡、料罐秤等各種電子稱重設備。由數字傳感器、承載壓頭、防塵罩（適用于G型）、包裝箱等部分組成。
ZSW-D型G稱重傳感器

二、ZSW-D型G稱重傳感器參數

項目 參數
量程 20t、30t、40t、50t、60t
精度等級 OIML R60 C3
蠕變 0.015%F.S/30min
輸出溫度影響 0.01%F.S/10℃
零點溫度影響 0.012%F.S/10℃
溫度補償范圍 -10℃~+40℃
使用溫度范圍 -30℃~+70℃
供電電壓 7~15V DC
通訊波特率 9600/19200
通訊方式 RS 485
安全過載 150%
極限過載 300%
防護等級 IP68/IP69K
材質 合金鋼+不銹鋼殼體
接線方式 激勵+(VIN):藍;激勵-(GND) : 黑;信號+(485-A):白;信號-(485-B):紅;

三、ZSW-D型G稱重傳感器工作原理

ZSW-D型G稱重傳感器安裝在電子汽車衡等電子稱重設備中，當作用力傳遞到傳感器時，傳感器內部的電路電阻發生變化，通過惠斯通電橋產生電壓信號，電壓信號經過A/D轉換為數字信號，內置智能模塊可對數字信號進行線性調整、補償標定等，可方便的連接到儀表或計算機終端，進行高精度稱重檢測。
ZSWD型F數字傳感器原理示意圖
ZSW-D型G數字傳感器原理示意圖

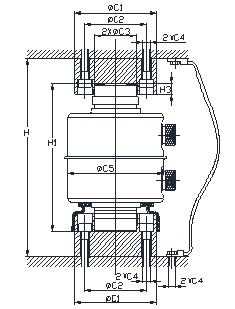

ZSW-D型G數字傳感器產品示意圖
ZSW-D型G數字傳感器產品示意圖
型號 H H1 H2 H3 C1 C2 C3 C4 C5
ZSW-D型G 200 150 / 11 83.5 64 43 M8 99
ZSW-D型G稱重傳感器，標配導線如下圖所示，長度見下表，如有特殊要求，需在訂單中說明。
ZSW-D型G稱重傳感器導線
ZSW-D型G稱重傳感器導線

型號 導線
長度 數量 適用量程
ZSW-D型G 7m N 20t、30t、40t、50t、60t
20m 1 20t、30t、40t、50t、60t

注：N表示一臺汽車衡使用的傳感器總數

四、ZSW-D型G稱重傳感器安裝：

1、檢查基礎完好，符合強度及平面度要求；
2、上壓頭與與秤臺上頂板固定好，為方便更換建議用螺栓固定，下底座與下底板固定，為方便更換一般建議用螺栓或用銷子固定；
3、把1#秤臺、2#秤臺、3#秤臺按順序放置于相位位置，注意調整限位螺栓以免碰撞受損，秤臺與四周基礎間隙一樣，秤臺之間連接良好，一般建議用自由連接；
4、如上圖示意，取8只ZSW-D型G傳感器假體安裝于秤臺下，安裝完畢后，檢查秤臺連接良好，位置符合要求，使每只傳感器假體能壓實，然后調整限位間隙為0.5~1.5mm；
5、此時秤臺及下底板位置已經確定，底板可固定于基礎上，用千斤頂升起秤臺，逐個取下傳感器假體，更換為傳感器，并進行連線；
6、調整秤臺限位間隙，使長度方向3~5mm，寬度方向2~4mm，可開始進行加載調試；
7、為確保秤體系統計量精度，需引導用戶定期對限位距離檢查調整到上述范圍，必要時用水平對位儀檢查傳感器是否垂直安裝。

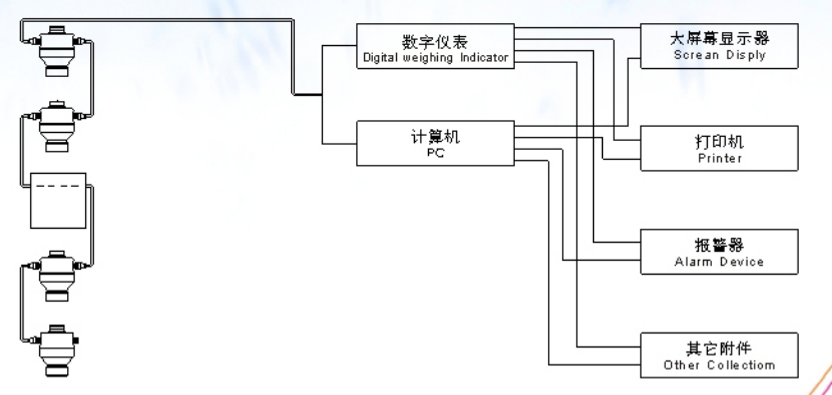

8、ZSW-D型G稱重傳感器稱重系統方案示意圖如下所示：
ZSW-D型G稱重傳感器稱重系統方案示意圖
