ZSW-D型F稱重傳感器為數字稱重傳感器，具有安裝方便、結構緊湊、互換性強、稱量精度高、穩定可靠等優點。ZSW-D型F稱重傳感器主要應用于汽車衡、軌道衡、料罐秤等各種電子稱重設備。由數字傳感器、承載壓頭、防塵罩（適用于G型）、包裝箱等部分組成。

ZSW-D型F稱重傳感器安裝在電子汽車衡等電子稱重設備中，當作用力傳遞到傳感器時，傳感器內部的電路電阻發生變化，通過惠斯通電橋產生電壓信號，電壓信號經過A/D轉換為數字信號，內置智能模塊可對數字信號進行線性調整、補償標定等，可方便的連接到儀表或計算機終端，進行高精度稱重檢測。

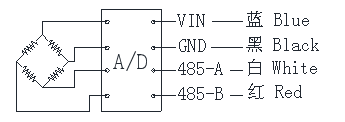

ZSWD型F數字傳感器原理示意圖

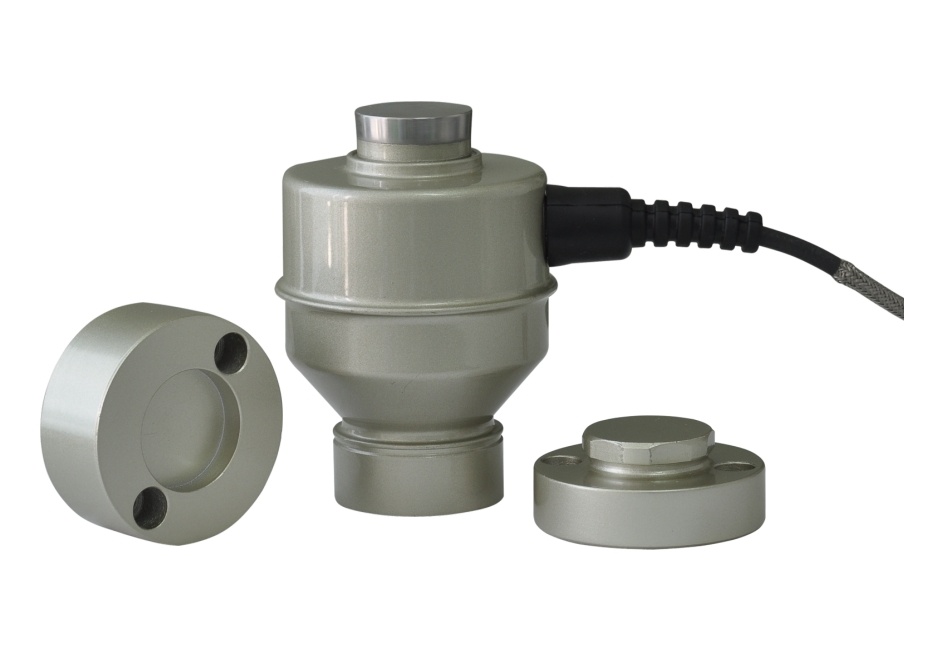

ZSWD型F數字傳感器產品示意圖

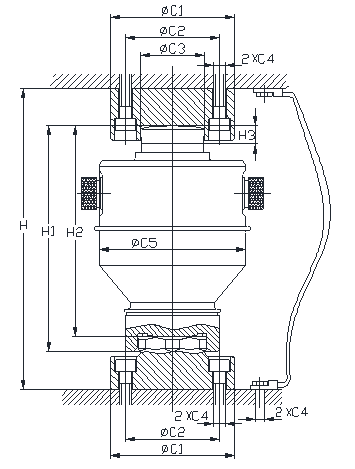

型號	H	H1	H2	H3	C1	C2	C3	C4	C5
ZSW-D型F稱重傳感器	200	150	140	12	83.5	64	43.8	M8	99

1、秤臺限位：

稱重過程秤體所受沖擊力較大，為確保精確稱量，秤體的合理限位非常重要。秤體前后左右均需限位，否則受到?jīng)_擊力時，秤體容易傾倒。為確保最好的稱量效果，建議秤臺的限位間隙設置為行車方向：3~5mm，垂直行車方向：2~4mm。

2、基礎強度:

基礎面承載力大于秤體滿量程/傳感器個數×150%。

3、傳感器安裝:

傳感器安裝應基本垂直于稱體平面，可用水平對位工裝輔助安裝，傳感器的安裝方向應一致，導線接頭應統一與秤體寬度方向一致，航空插頭產品一定要擰緊，確保連接可靠及防水性。

4、排水處理:

秤體需考慮排水問題，本傳感器具有良好的防水等級，可短期內泡水使用，但需及時把水排出，避免長期泡水影響稱重系統的使用壽命。

5、防雷擊浪涌:

本傳感器具有良好的防雷擊浪涌性能，但需要秤體有效、可靠接地。

6、外觀保護:

本傳感器外表采用烤漆或其它方式的特殊保護處理，可極大增強傳感器的防護能力，尤其是耐腐蝕性，但表面防護層不耐碰撞，在安裝組秤過程中需要加強保護，避免損傷防護層。
