柯力NB2-50t稱重傳感器

柯力NB2-50t稱重傳感器介紹

柯力NB2-50t稱重傳感器是應變式、拉式稱重傳感器，主要應用于吊鉤秤等，抗側向力和抗偏載能力好，優良綜合精度高，互換性好，長期穩定性好。該型號傳感器的額定載荷范圍為2-50t。
柯力NB2-50t稱重傳感器

柯力NB2-50t稱重傳感器參數

額定載荷 2,3,5,10,15,20,30,50t
精度等級 0.03
靈敏度 （1.8±0.005）mV/V
線性誤差 ±0.03%F.S
滯后誤差 ±0.03%F.S
蠕變（30min） ±0.03%F.S
零點溫度影響 ±0.02%F.S/10℃
靈敏度溫度影響 ±0.02%F.S/10℃
輸入阻抗 （400±20）Ω
輸出阻抗 (352±3)Ω
絕緣電阻 ≥5000MΩ
額定溫度 -10℃~+40℃
工作溫度范圍 -30℃~+70℃
安全負載 150%F.S
破壞負載 200%F.S
額定激勵電壓 10~12VDC
密封等級 IP67
材料 合金鋼
電纜長度 2m

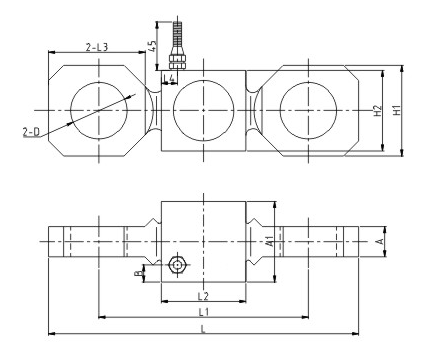

柯力NB2-50t稱重傳感器尺寸示意圖

柯力NB2-50t稱重傳感器尺寸示意圖
量程 L L1 L2 L3 L4 H1 H2 A A1 B D
2,3 154 104 42 48 8 50 40 15 40 8.5 Φ32
5 211 141 63 62 16.8 68 58 20 55 8.5 Φ35
10 241 161 64 78 17.3 85 68 25 62 8.75 Φ47
15,20 310 202 80 102 20 108 80 35 70 10 Φ55
30 351 227 85 118 23 118 85 40 75 10 Φ62
50 351 227 85 118 23 118 85 60 80 10 Φ68
