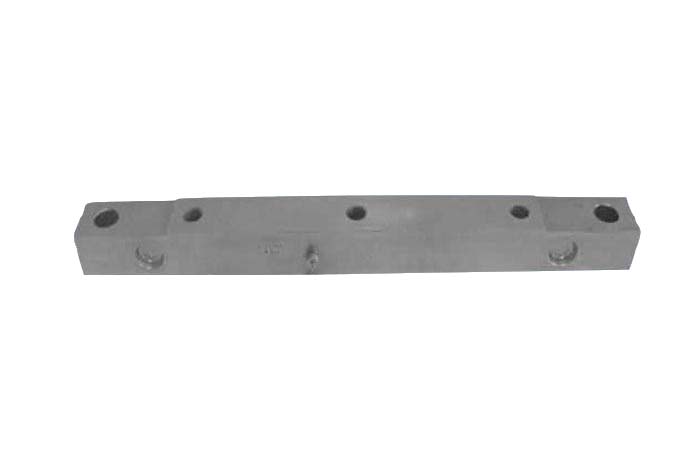

柯力BTGFC-A10t-20t稱重傳感器

一、產品介紹

柯力BTGFC-A10t-20t稱重傳感器，是模擬式稱重傳感器，其工作原理為：各系列稱重傳感器以貼有應變片的彈性體為敏感原件，在外接激勵電源后，輸出與外加負荷（力）成正比例的信號，它與相應的儀器配套，可廣泛用于各類軌道衡。

該型號的稱重傳感器精度高，可靠性好，安裝方便，各項性能穩定，具有良好的防塵防潮等措施，可在各種自然環境下正常工作。

二、BTGFC稱重傳感器額定載荷

10t、20t

三、BTGFC稱重傳感器主要技術參數

靈敏度：（2.000±0.01）mV/V

準確度等級：D0.5及以下級別

輸入阻抗：（750±10）Ω

輸出阻抗：（702±3）Ω

絕緣電阻：≥5000MΩ

使用溫度范圍：-10℃～+40℃

零點輸出：±1%F.S

推薦輸入電壓：10VDC

輸入電壓：15VDC

四、BTGFC稱重傳感器工作原理

傳感器彈性體采用優質專用金屬材料，在應變敏感區域表面上粘貼R1、R2、R3及R4四片（組）應變計，組成惠斯汀電橋，當受外力F作用時，彈性體變形，引起應變計R1、R3受拉伸，電阻值變大；R2、R4受壓縮，電阻值減少，使電橋失去平衡，輸出與外力F成正比的電壓信號。測量電橋由于具有靈敏度高、測量范圍寬、電路結構簡單、精度高、容易實現溫度補償?shù)葍?yōu)點，因此能很好地滿足應變測量的要求。

五、BTGFC稱重傳感器結構特性

柯力BTGFC-A10t-20t稱重傳感器彈性體結構特殊，抗彎、抗扭性好，從而提高傳感的自振頻率和抗倒、抗偏、抗干擾等特性，傳感器安裝連接可采用專用連接構件，安裝方便、可靠。

六、注意事項

• 1.傳感器在使用中盡量遠離較高的熱源。
• 2.在檢查傳感器絕緣電阻時，兆歐表的電壓不能超過100V，嚴禁使用搖表測試。
• 3.應放置于-10℃～50℃及相對濕度≤85%的環境下，空氣中不應含有腐蝕性氣體等物質。
• 4.設計載入裝置及安裝時，應保證使用載入力的作用線與傳感器的受力軸線重合，使傾斜負載與偏心負載的影響減至最小。
• 5.為了防止化學腐蝕，安裝時宜用凡士林涂傳感器外表面。
• 6.傳感器外殼，保護蓋板、引線接頭、均經密封處理，用戶不得擅自打開封裝或強拉引線，如發現有故障問題，應送生產廠家檢修。
• 7.本公司可提供配套的傳感器載入聯接裝置。
